Описание
Расшифровка
ПВБсК - 11кВ
П - провод
В - для выводов электрических машин
Бс - барьерные слои в изоляции
К - изоляция из кремнийорганической резины
11кВ - номинальное напряжение 11 кВ
Конструкция

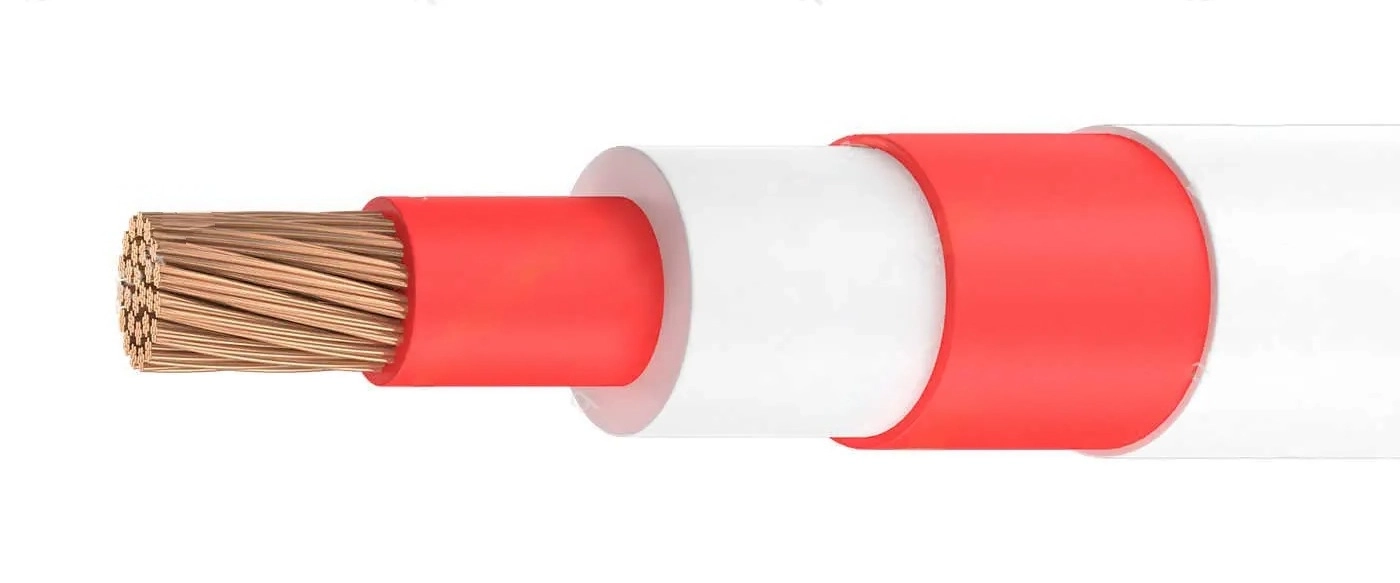

Конструкция
1. Многопроволочная медная токопроводящая жила номинальным сечением 6,0...150 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Барьерный слой из композиции на основе кремнийорганического каучука номинальной толщиной 0,8 мм.
3. Внутренняя изоляция из кремнийорганической резины номинальной толщиной 4,2 мм.
4. Барьерный слой из композиции на основе кремнийорганического каучука номинальной толщиной 0,7 мм.
5. Внешняя изоляция из кремнийорганической резины номинальной толщиной 0,5 мм.
Техническая характеристика
Технические характеристики
Номинальное переменное напряжение11 кВ частотой 50 Гц
Испытательное переменное напряжение32 кВ частотой 50 Гц
Время выдержки при испытании5 мин
Сопротивление изоляции при 20 °Сне менее 200 МОм·км
Строительная длинане менее 20 м
Маломеры в партиине более 20% кусками от 5 м
Минимальный радиус изгиба5 наружных диаметров
Диапазон рабочих температур−60...+180 °C
Срок службыне менее 30 лет с даты производства
